SWR/Power metri koje sam nedavno napravio
« Opened on 25.07.2015, Saturday, 21:23:18 (Edited 26.07.2015, Sunday, 03:01:49) »

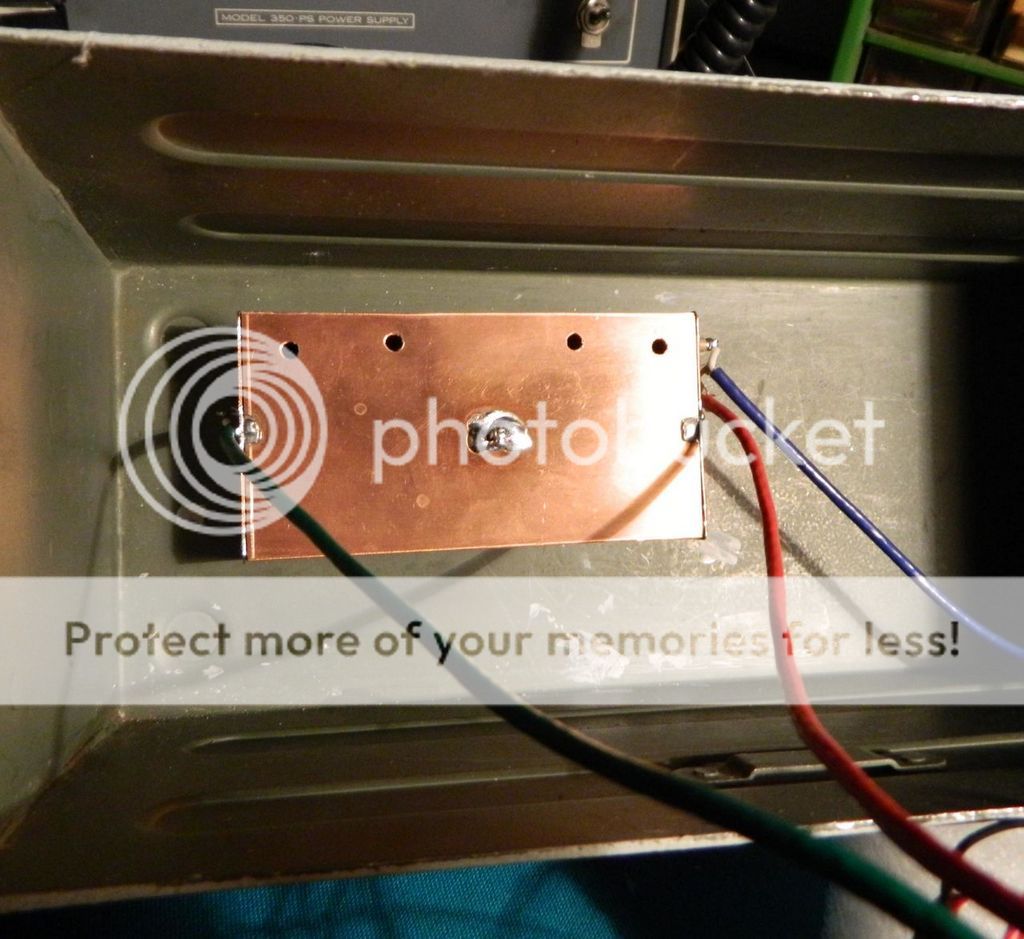

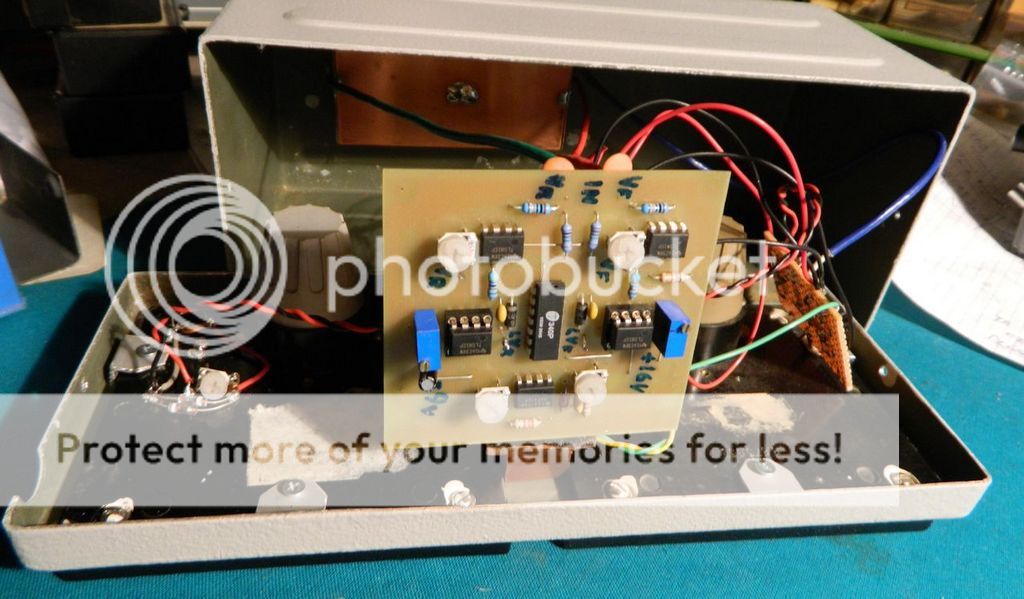

Planirao sam vec neko vreme da sebi uradim pouzdan i tačan SWR / Power metar i prikupljao sam podatke i dizajne sa raznih strana vec neko vreme. Pre oko 6 meseci sam počeo da pravim lep analogni merač na osnovu malo neobičnog i starijeg dizajna od Virgil Leenerts-a W0INK  "Automatic VSWR and power meter" objavljenog u "HAM Radio" od Maja 1980. Bez obzira na godine, to je još uvek veoma upotrebljiv i kvalitetan dizajn ako ne želite da idete sa PIC kontrolerima. Meni je 61godina, vid vec nije više kao što je bio, pa sam se opredelio za velike 35uA analogne instrumente skinute iz nekih starih ruskih AVO metara. Jedino bitno odstupanje od originalne šeme je korišćenje  THAT340P  transistor-array integralnog kola u logaritamskom pojačalu, kao zamena za LM394BH - koji je za mene nenabavljiva komponenta i upotreba dva feritna torusa FT50-43 u mernom sprezniku umesto originalnog jezgra koje je takodje nenabavljivo. U originalnom clanku nije bio objavljen dizajn plocice (koliko ja znam ?!) pa sam bio primoran da razvijem svoju verziju i svako voljan da ovo pravi može dobiti PDF datoteke od mene. Uredjaj koristi tri 9V baterije koja će trajati dugo, jer  je napajanje automatsko - sam se ukljuci cim se VF iz predajnika pojavi na ulaznom konektoru i sam se ugasi sekund-dva posto nestane VF.













Споено мислење: [time]25 Јули 2015, 20:45:23[/time]

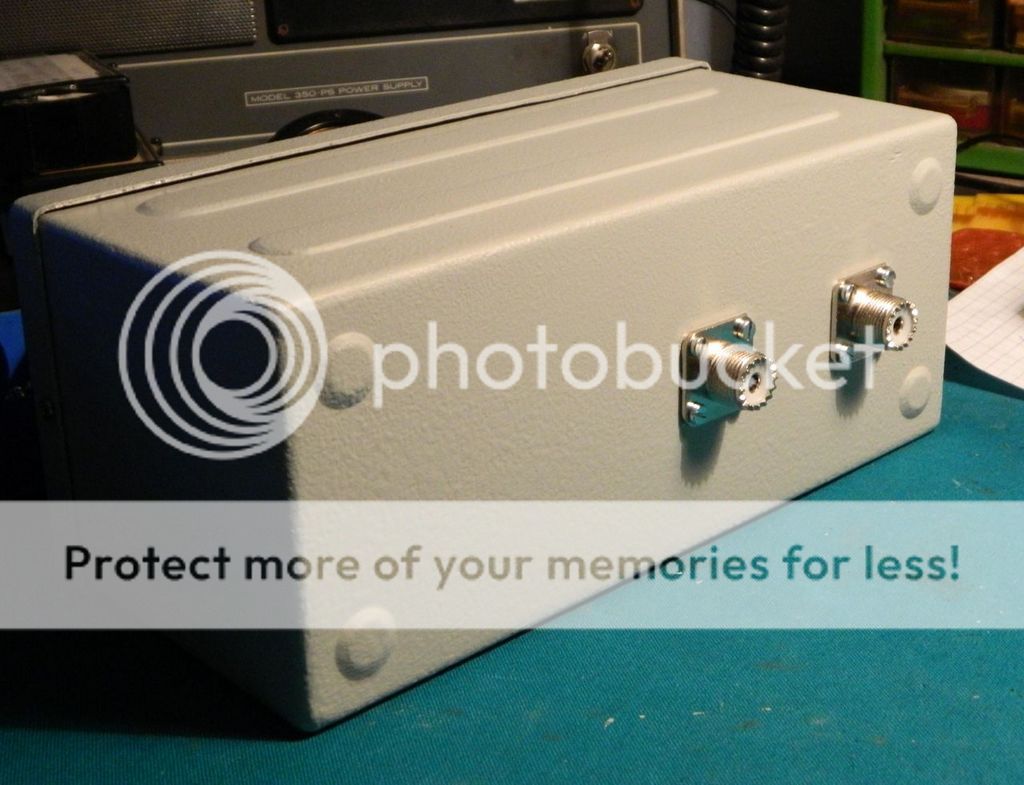

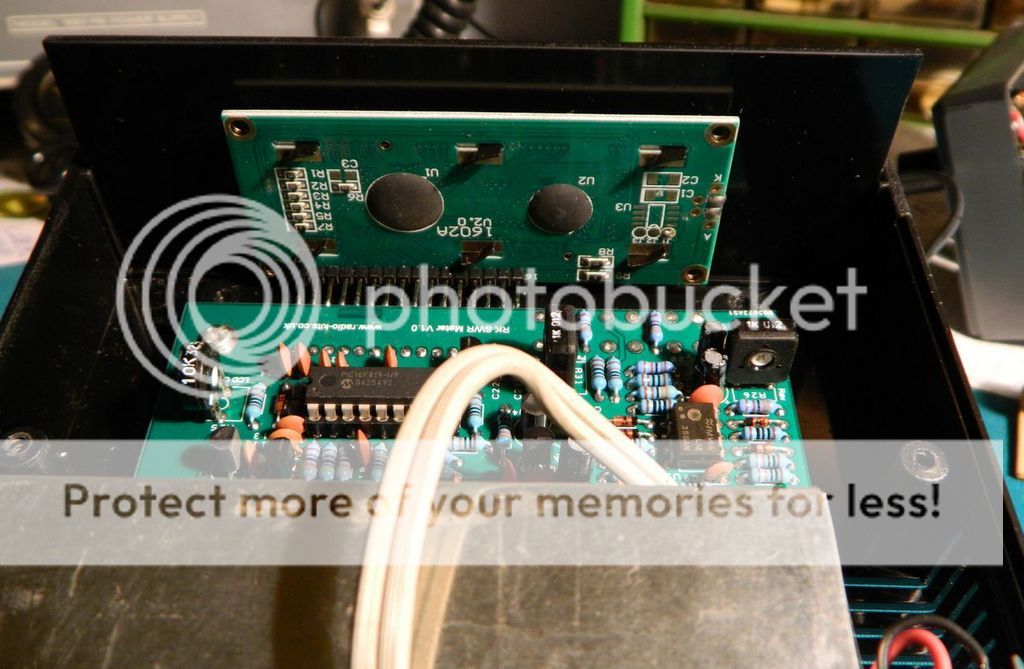

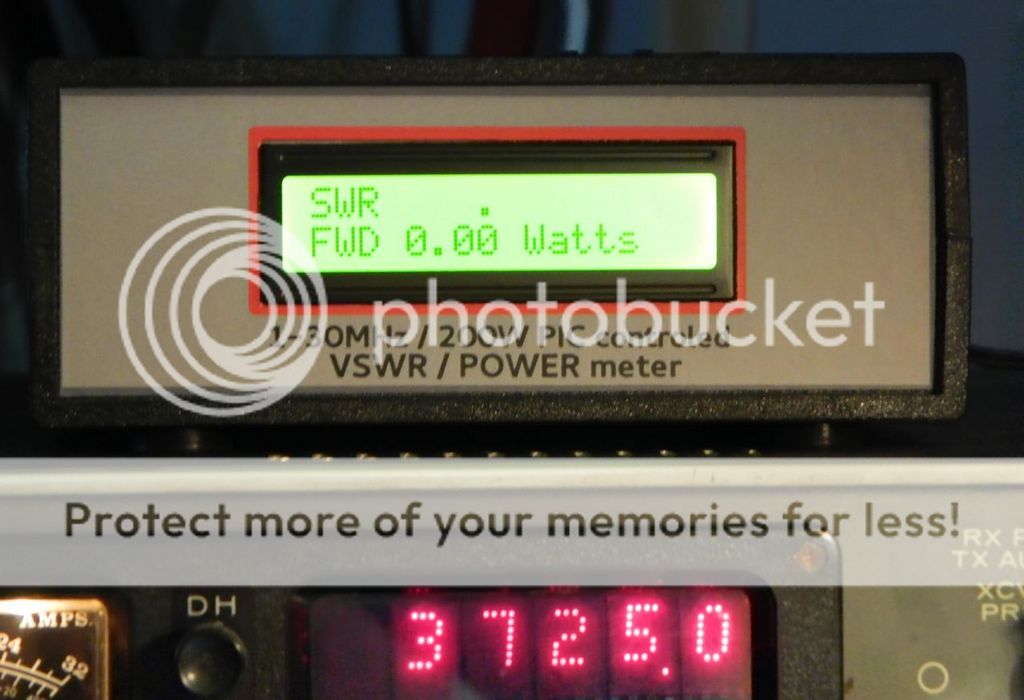

Pre nego što sam završio ovaj analogni SWR/POWER metar, odlučio sam da mi je takodje potreban i jedan sa digitalnom preciznoscu za neka precizna merenja. To nije zato što mislim da ovaj analogni nije tačan -  jeste i to vrlo tacan, ali neke vrednosti nisu tako lake za ocitavanje na analognoj skali. Analogni je neuporedivo bolji za podešavanja jer (za mene) je lakše da pratim pokrete igle i tendenciju njenog kretanja nego kad gledam digitalni displej za tu svrhu. Odlučio sam se za dizajn koji je uradio Stiv Baimont G6ALU a koji je na raspolaganju na   www.radio-kits.co.uk   i ja sam uspeo da dobijem zasebno neke ključne komponente - torusna jezgra, plocice i displej. Stiv je izuzetna ličnost i vrlo spreman da pomogne i objasni. Jedan moj prijatelj mi je uradio programiranje PIC-a i čim sam završio montažu PCB-a, programirani PIC-a je stavljen u podnozje i ceo uredjaj je proradio glatko od prvog uključenja. Nakon vrlo jednostavne instrukcije za kalibraciju, imaćete više nego tačan SWR/POWER metar čak i bez ikakve dodatne eksterne reference. Kasnije je za  poređenje povezan u seriju sa neizbeznim BIRD43 i vestackim opterecenjem, i sledio je u dlaku sve sto je i BIRD očitavao!









Kad je čovek sam, uvek je u lošem društvu!
****************************
Imati prijatelje, to znaci prihvatiti da ima lepsih, pametnijih i sposobnijih od vas. Ko to ne moze da prihvati - nema prijatelja!

Offline nsu

  • Топ Експерт
  • *****
  • Posts: 1308
Одг: SWR/Power metri koje sam nedavno napravio
« Reply #1 on 25.07.2015, Saturday, 23:37:25 »
Sta reci.Доко алал да ти е како секогаш професионално ;) :D
Кога си на дното во животот ќе дознаеш колку малку пријатели имаш

Offline Doca

  • Почивај во мир
  • Стручњак
  • *****
  • Posts: 275
    • Borina Amaterska Svastara
Одг: SWR/Power metri koje sam nedavno napravio
« Reply #2 on 27.07.2015, Monday, 22:21:35 (Edited 28.07.2015, Tuesday, 17:24:31) »
Hvala lepo NSU!
Evo da dam i fajlove za plocice za analogni instrument. Na zalost nemam fajlove za digitalni metar jer sam plocice gotove dobio a i ne bi bilo fer da tako nesto uradim kad covek to radi kao biznis.
