Го земав овој MT561-B контролер со намера да еден LCD дисплеј од лаптоп кој што не работи го направам како монитор.




Со контролерот дојде контролно панелче со кабел и 30 пински LVDS кабел за дисплејот.
Нарачано од овде:
Code: [Select]
https://www.ebay.com/itm/Useful-MT561-B-Universal-LVDS-LCD-Monitor-Driver-Controller-Board-5V-10-42-M/152489650578?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649
LCD дисплејот е со ознака LTN154X3-L03, спецификациите се на следниов линк:
Code: [Select]
https://www.mediafire.com/file/nfs1c129921y725/LTN154X3-L03_Samsung.pdf/file
Дисплејот работи на 3,3v и е 1280х800 пиксели, ова беше потребно заради сетирањето на контролерот.

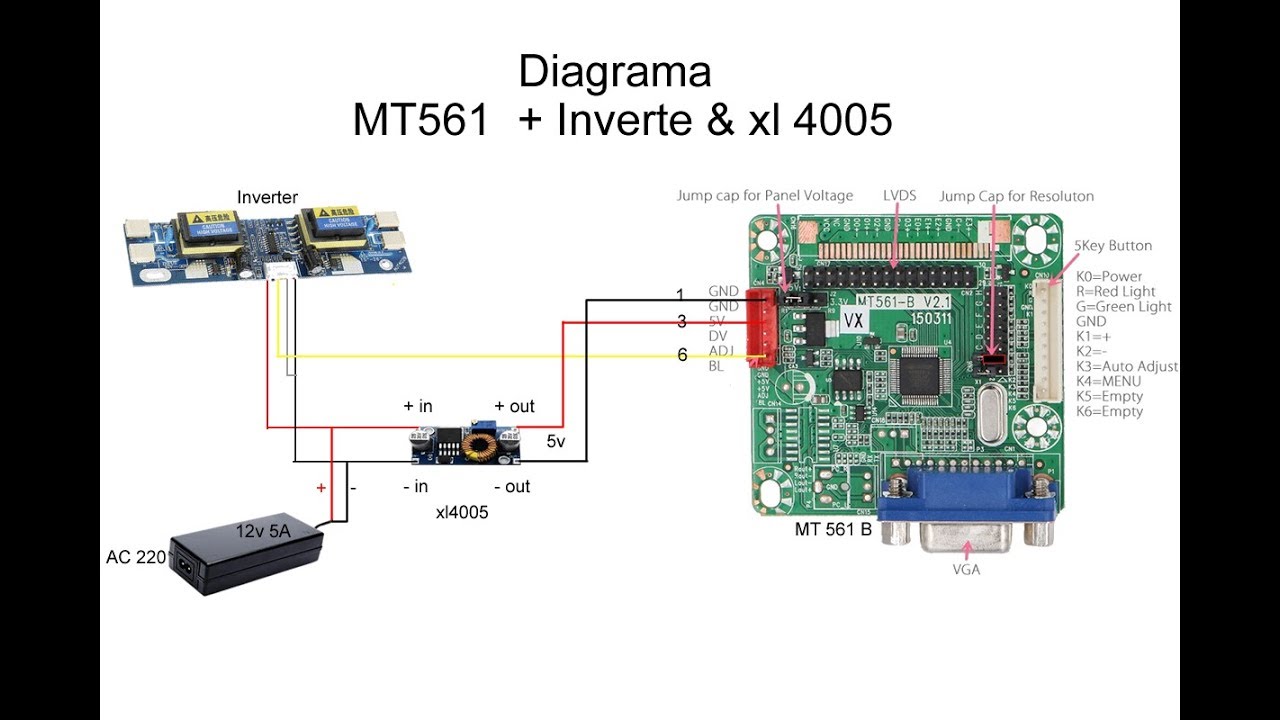

Го искористив неговиот инвертер за CCFL и се раководев по следната шема.



Од горе па надолу:
1. Adj
2. Power on/off
3. GND
4. GND
5. 5.0v
6. 5.0v

Околу 1 и 2 се раководев според искуството на некој член од форумот електрода: имал проблеми па го решил.
Code: [Select]
https://translate.google.com/translate?sl=pl&tl=sr&u=https%3A%2F%2Fwww.elektroda.pl%2Frtvforum%2Ftopic1549398.html
Заради напојување од 5v користам DC-DC Step Down модул кој може да крепи и до 5А:
Code: [Select]
https://www.ebay.com/itm/DC-5A-XL4005-Adjustable-Step-Down-Module-Arduino-Converter-Power-Supply/152891213683?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649
Да почнам со ред,

Сетирањето на контролерот одеше вака:
Го ставив изборниот џампер за работен напон на LCD за 3,3v (го добив со сетиран на 5v).
Сетирањето на 1280х800 го направив на позиција C и H (според упатството од задната страна на контролерот).
Напојувањето на контролерот го изведов спрема ознаките на него:
Од горе према надолу - донесов на 1 и 2 GND, 3 и 4 +5v  Step down модулот.

Кај LVDS кабелот имав дилеми како да го уштекам во контролерот, но според моите истражувања дојдов до заклучок дека пинот број 1 (одбележан со бела боја на пластичниот конектор) треба да биде во насока спрема џамперот за избор на 3,3v или 5v, така и го уштекав. На спротивниот крај од LVDS кабелот неможе да се утне бидејќи само од едната страна на контекторот се јазичињата за контакт.

Врзувањето на инертерот го направив коректно:
На пин 1 од инвертерот му донесов сигнал од пинот 5 од контролерот (ADJ);
На пин 2 од инвертерот му донесов сигнал од пинот 6 од контролерот (BL);
На пин 3 и 4 од инвертерот му донесов GND од Step down модулот;
На пин 5 и 6 од инвертерот му донесов +5v од Step down модулот.

Напојување користам од лаптоп со спецификации 12V и ~4A.

Каде е мојот проблем!
При вклучување си светнува CCFL-то но не добива никаква слика на дисплејот, стискам на menu (треба да се појават опции за сетирање) но нема ништо.
Мислев дека треба да му донесам сигнал со VGA, но и со сигнал од компјутер не добивам слика.
Не знам каде грешам, доколку нешто изоставив прашајте.

Според следнава шема некој што ја има поставено, на LCD контролерот му носи само на една позиција GND(на пин 1) и 5v (на пин3), и носи сигнал (BL power on/off) до инвертерот.


Секоја сугестија добредојдена. :)

edit:

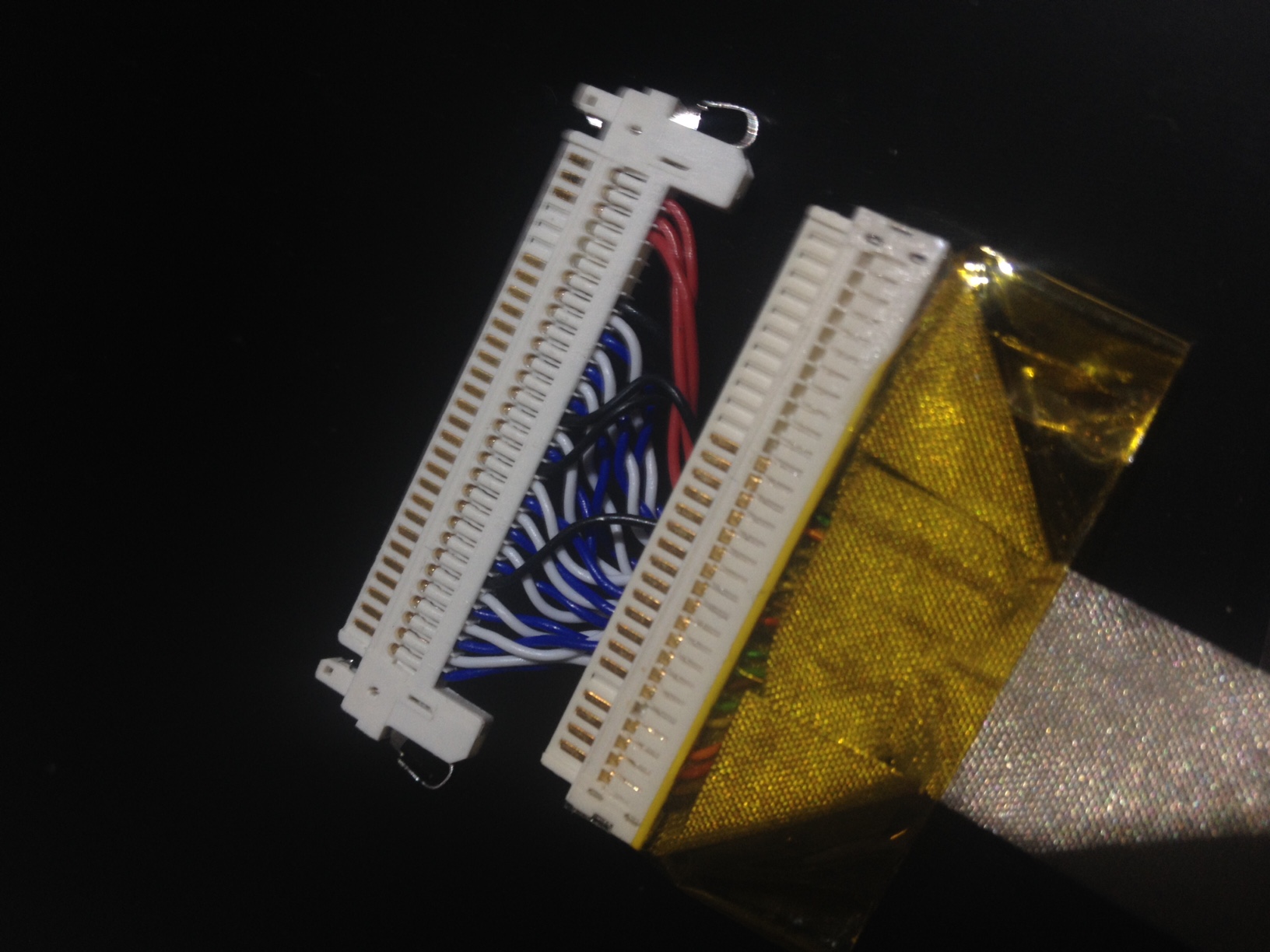

Споредба на оригиналниот (флет) кабел со овој што дојде во сетот (плави, бели, црвени, црни жици ...)



Излгеда LVDS кабелот не е компатибилен. Вероватно ќе треба пешки да го модифицирам оригиналниот LVDS кабел. :( За ова ќе треба и шема :(

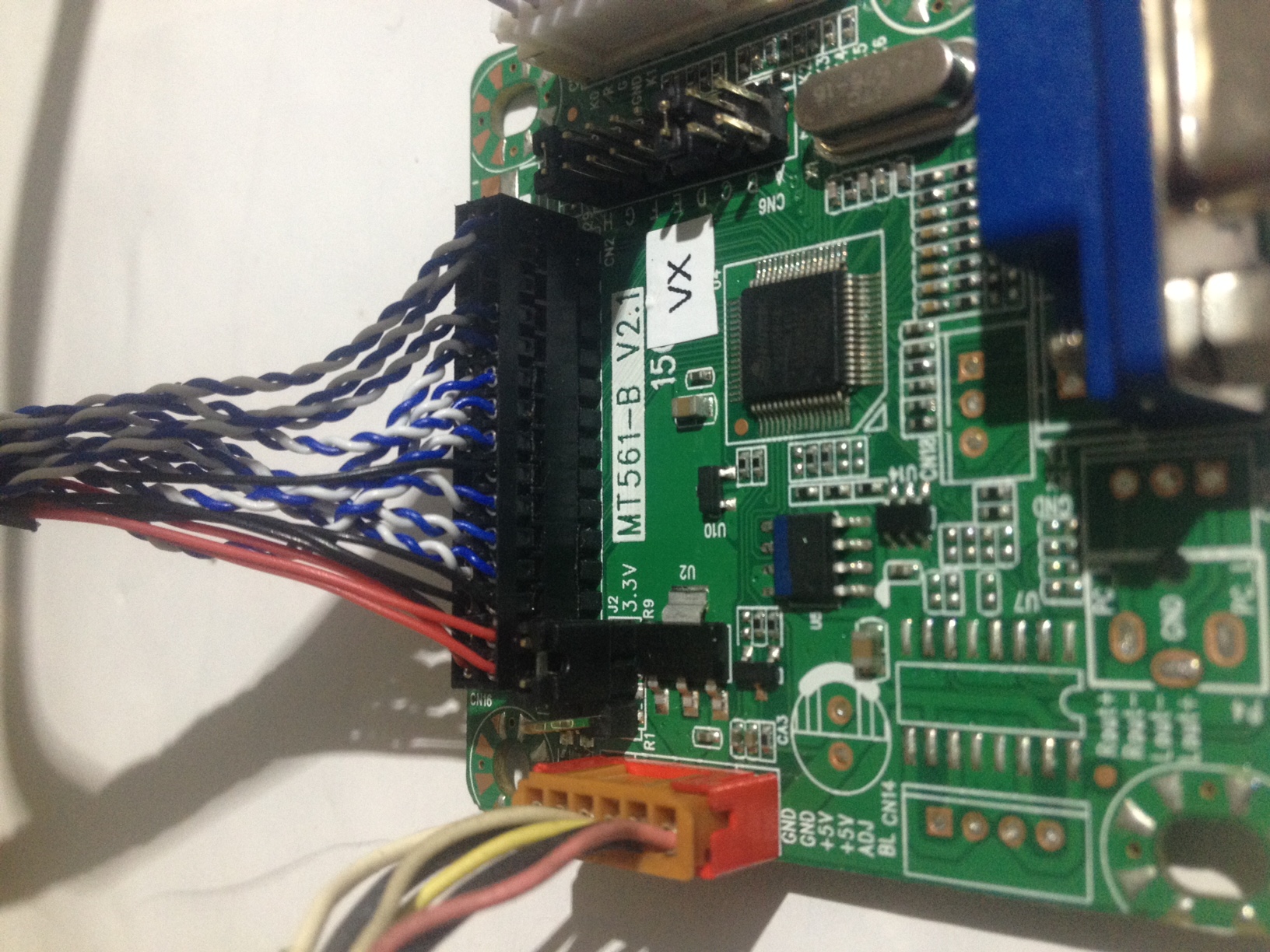

Инаку еве како изгледа конектиран истиот кабел на контролерот.



Толку од моето скромно познавње :)
